APSアンカーケーブル

性能確認試験

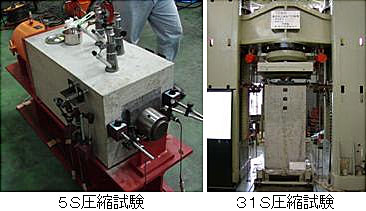

コンクリート定着部圧縮試験
ケーブルタイプ ５S ３１S
供試体寸法（mm） 380 x 380 x 760 910 x 910 x 1820
試験体数 ２体 ２体
ひび割れ発生荷重 0.85Pu 0.88Pu
最終荷重（Pu） 1305kN 8091kN

判定基準：緊張材の規格引張荷重の１００％で形状保持（土木学会規準）

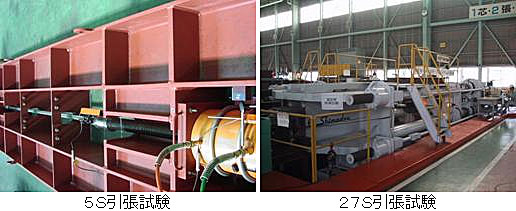

引張試験

ケーブルタイプ １S ５S ２７S
ケーブル長（m） 1.6 3.0 6.0
試験体数 ６体 ２体 １体
平均破断荷重 268kN 1384kN 7441kN
引張荷重比 102% 106% 105%

判定基準：緊張材の規格引張荷重の９５％以上（土木学会規準）

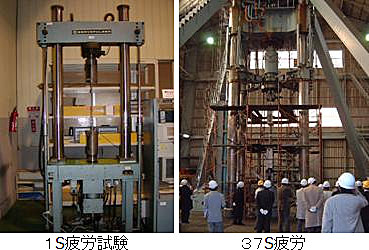

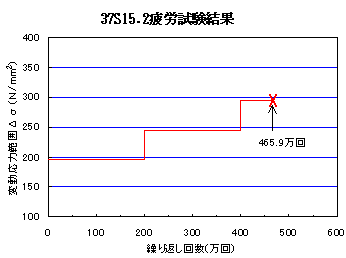

疲労試験

ケーブルタイプ １S（樹脂無） １S（樹脂有） ３７S
ケーブル長（m） 0.9 0.9 2.68
試験体数 ５体 ３体 １体
上限荷重 0.6Pu 0.6Pu 0.4Pu
変動応力（200万回） 98 N/mm2 以上 245 N/mm2 以上 245 N/mm2 以上
